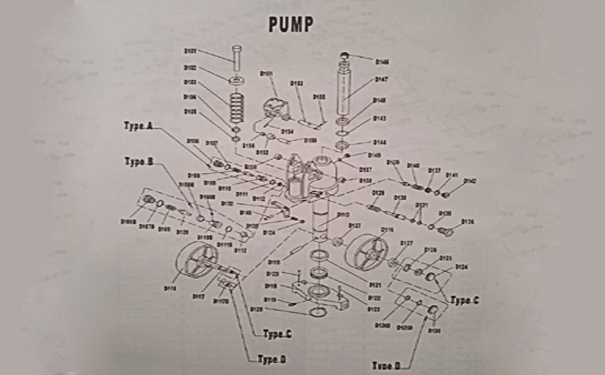

手動叉車油泵結構圖請參照下圖。沈陽興隆瑞機械設備有限公司經銷的加力JIALIFT手動叉車，鋼板焊接式油泵，油泵帶手動緩降控制閥。
| 序號 | 配件號 | 名稱 | 配件號 | 名稱 |
| 1 | D101 | 小活塞 | D102 | 彈簧蓋 |
| 2 | D103 | 彈簧 | D104 | 防塵圈 |
| 3 | D105 | Y型圈 | D108 | 彈簧 |
| 4 | D109 | 錐度閥芯 | D112 | 鋼球 |
| 5 | D106(B) | 螺釘 | D107(B) /141/143 | O型圈 |
| 6 | D110(B)/136 | 閥套 | D111 | O型圈 |
| 7 | D159B | 彈簧套 | D106B | 螺釘 |
| 8 | D113 | 油泵體 | D115 /145 | 彈性銷 |
| 9 | D116 | 大輪 | D118 | 止推板 |
| 10 | D119 | 油杯 | D120 | 軸用彈性擋圈 |
| 11 | D121 | 軸承蓋 | D122 | 軸承 |
| 12 | D123 | 彈性銷 | D125(D) | 圓螺母 |
| 13 | D126 | 止推墊圈 | D126(D) | 止退墊圈 |
| 14 | D127 | 軸承 | D129/140 | 彈簧 |
| 15 | D130 | 滑動閥芯 | D131/135 | O型圈 |
| 16 | D132 | 擺桿 | D133/137 | 調整螺釘 |
| 17 | D134 | 螺母 | D137 | 調整螺釘 |
| 18 | D139 | 安全閥芯 | D142/149 | 螺釘 |
| 19 | D144 | Y型圈 | D146 | 鋼球 |
| 20 | D147 | 大活塞桿 | D148 | 防塵圈 |
| 21 | D150 | 壓輪軸 | D151 | 升降塊 |
| 22 | D152 | 壓輪 | D153 | 帶孔銷軸 |
| 23 | D154/155 | 彈性銷 |
